1、液壓油缸保持柱內具有工藝要求的恒定的壓力。氣驅液壓泵供給油缸軸向活動動力，并且能夠隨時補充因?yàn)橹矁?nèi)部塌陷而減小的壓力。同時設置超壓溢流閥，調整因?yàn)槭覂?nèi)溫度引起的超壓現象。
2、柱管為316L不銹鋼
柱管材質 | 與流動相接觸材料SS316L |
柱床高度 | 300-800mm?? |
柱管內壁粗糙度 | Ra < 0.4 |
3、活塞和柱底的液流分配

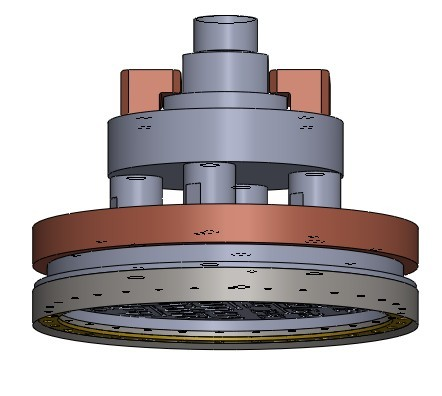

活塞部分由液壓缸連接頭、滑動副、活塞體、上下導向套、高壓密封圈、分配器孔板、編制篩板和入液管路等組成。
活塞體材質為316L，上下導向套材質為F4, 高壓密封圈材質為PTFE，分配器孔板、編制篩板和入液管路均為材質為316L。
其中相對重要部分的是活塞分配器。直接影響柱效。

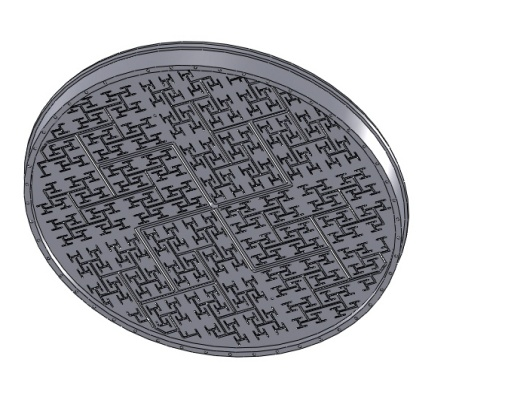

活塞分配器是采用先進技術《動態軸向壓縮柱流體分配裝置》，配合二級導數計算方法將H樹狀分配模型雕刻在活塞體上。用聚四氟乙烯作為過渡板，實現二級分配，H樹型分配器細化到八級以上，使得進入活塞的每一個橫截面的液體在到達活塞篩板的表面時仍然在同一個橫截面上，避免溶劑中的樣品擴散，以保證制備柱的柱效。
山東某制藥企業2017年購買
